[MU3-IN8/OUT8]機器初期化（ID登録）

MU3-IN8、MU3-OUT8を使用する場合、機器の初期化（ID登録）が必要になります。

準備

マスター・スレイブの決定

機器初期化を行う場合、IN8、OUT8どちらをマスターとして使用するかあらかじめ決める必要があります。接点入力1：出力1の組み合わせで使用する場合、通常は入力のIN8をマスターにします。

入力1：出力複数の場合は入力のIN8をマスターにします。
入力が複数で出力が1の場合、OUT8をマスターにします。入力は複数台組み合わせできますが、いずれか1つのIN8からのみ制御が可能です。

説明では入力1：出力1の組み合わせでIN8をマスターにする説明を記載します。

周波数チャネル（CH）・機器IDの設定

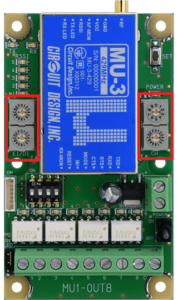

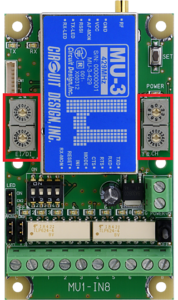

機器の初期化を行う場合、IN8とOUT8の周波数チャネル（CH）および機器ID（EI/DI）の設定を同じにする必要があります。左右のロータリーSWをマイナスドライバなどを使って同じ設定にします。周辺にMU-3などの機器が無い環境であれば、わかりやすいようにCHを1,0、EI/DIを1,0にすると良いかもしれません。

マスター、スレイブ共にDIP SWはすべてOFFにします。

CHとIDは機器初期化後、自由に変更できます。

機器初期化

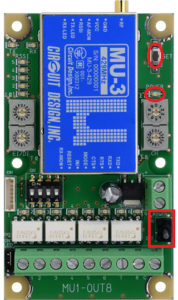

まずスレイブ側のSET SWを押しながら電源を投入します。右側のLEDが点滅します。

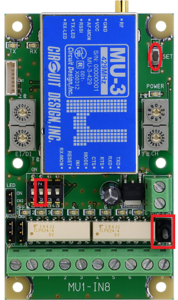

次にマスター側のDIP SW2のみをONに設定し、SET SWを押しながら電源を投入します。

スレイブ側のLEDの点滅が低速から高速に変化すれば初期化は完了です。

機器初期化後

マスター側のSW2をOFFに戻し、必要に応じてDIP SW、CH、EI/DIを設定します。
