DC-DCコンバータ搭載により新たにDC +24Vに対応
終息部品対応の新仕様製品
MU3-IN8-1216は、特定小電力無線モジュールMU-3-1216を搭載した、8接点入力ボードです。
MU-3-1216にて連続で接点情報を伝送しますので、テレコントロールで要求される連続的な接点制御に向いています。 入力はフォトカプラで構成されており、高いアイソレーションと高容量負荷の接続ができます。
また1216MHzのIN8/OUT8ボードは429MHzの物と比べて応答時間が高速です。
入力は端子台になっており簡単に組込配線ができます。
MU3-IN8-1216はボード間の通信のみではなくMU-3-1216を使いPCやCPUから接点情報を読み出すこともできます。
PCから制御する場合、中継機能を使うこともできますので、数km離れた場所の接点情報の収集ができます。中継局はMU-3-1216の中継局は機器の初期設定と電源供給のみで動作します。
動作させるには最初にMU3-IN8-1216、MU3-OUT8-1216間でペアリング設定が必要になります。
本無線機は延長ケーブルによって、アンテナを電波環境の良い場所に設置することができます。
詳細はこちらのページをご覧ください。
※ 旧仕様のボード搭載製品とは通信互換があり、混在で使用が可能です。
製品のご購入
オプション品
8接点入力ボード MU3-IN8-1216は、8接点出力ボード MU3-OUT8-1216 とセットで利用します。
429MHz帯の製品があります。
MU3-OUT8-1216 1216MHz帯 8接点出力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
MU3-IN8-429 429MHz帯 8接点入力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
MU3-OUT8-429 429MHz帯 8接点出力ボード
￥38,200（税抜）
数量別価格（税抜）1-5:38,200円、6-19:36,200円、20-49:34,200円
特長
- 8つ接点情報を連続で通信
- 端子台により簡単に組込配線可能
- 自動CHサーチ機能
- PC・CPUからコントロール可能
- PC・CPU制御時は中継にて接点情報の入力・出力が可能
- フォトカプラで高アイソレーション
アプリケーション
- テレコントロール
- 産業用テレコントロール、昇降機制御、車両用リフト、FA
- テレメトリー
- 警報接点信号取得、8ビット信号取得
MU3-IN8（8接点入力ボード）
| 項目 | 仕様 | 備考 |
|---|---|---|
| 通信方式 | 単信・単向通信 | 接点情報は単方向 |
| 使用周波数 | 1216.0375～1216.4875MHz | 19ch |
| 入力数 | 8接点 | |
| 識別ID | 01～FE（1～254） | EI、DI共通 |
| 入出力間応答時間 | 90ms | |
| 動作温度範囲 | -20℃ ～ +60℃ | 結露なきこと |
| 入力方法 | フォトカプラ | 電源、GNDは内部/外部設定可能 |
| 入力コネクタ | 端子台（10pin） | IN1～8、外部電源、COM |
| 入力ジャンパ | 電源及びCOMを内部/外部設定 | |
| LED表示 | TX、RX、IN1～8 | IN1～8はジャンパでON/OFF可能 |
| スイッチ | POWER、SET、CH、EI/DI | |
| 動作電圧 | DC 4 ～ 24V | 電源コネクタは端子台2pin |
| 消費電流 | 送信：82mA / 受信：71mA | 電源電圧 DC +4V時 |
| 外形寸法 | 90mm × 53mm × 14mm | アンテナ等突起部含まず |
| 搭載モデム | MU-3-1216 | |
| アンテナ | 当社指定アンテナに限る | 受信専用機は除く |
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| MU3-IN8-1216 / MU3-OUT8-1216マニュアル （新仕様：2024年〜） | Ver. 1.0 2024年2月 |  |
| 8接点ボード評価プログラムマニュアル | Ver. 1.2 2012年6月 | |
| MU3-IN8-1216 / MU3-OUT8-1216マニュアル （旧仕様：〜2023年） | Ver. 1.0 2019年2月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| MU-3-IN8-1216 製品カタログ | |

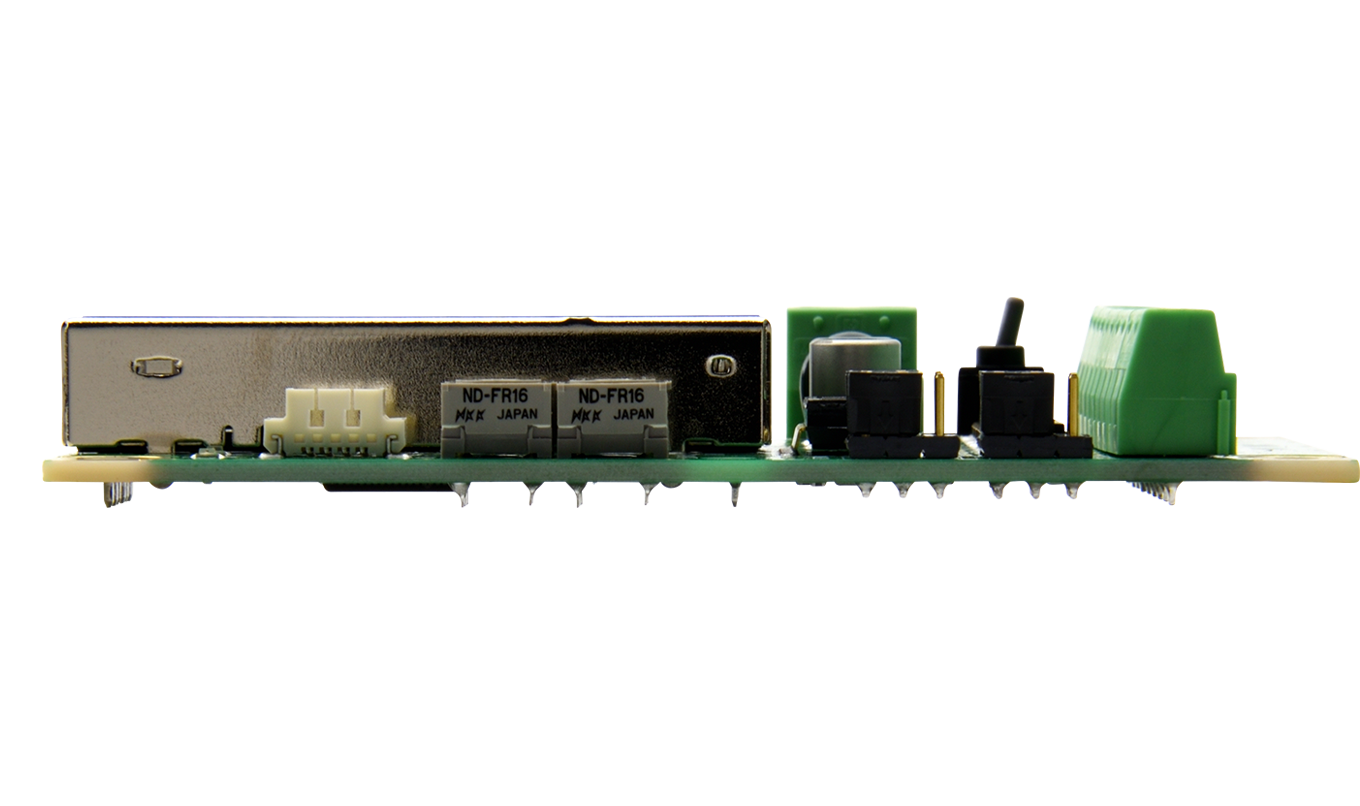

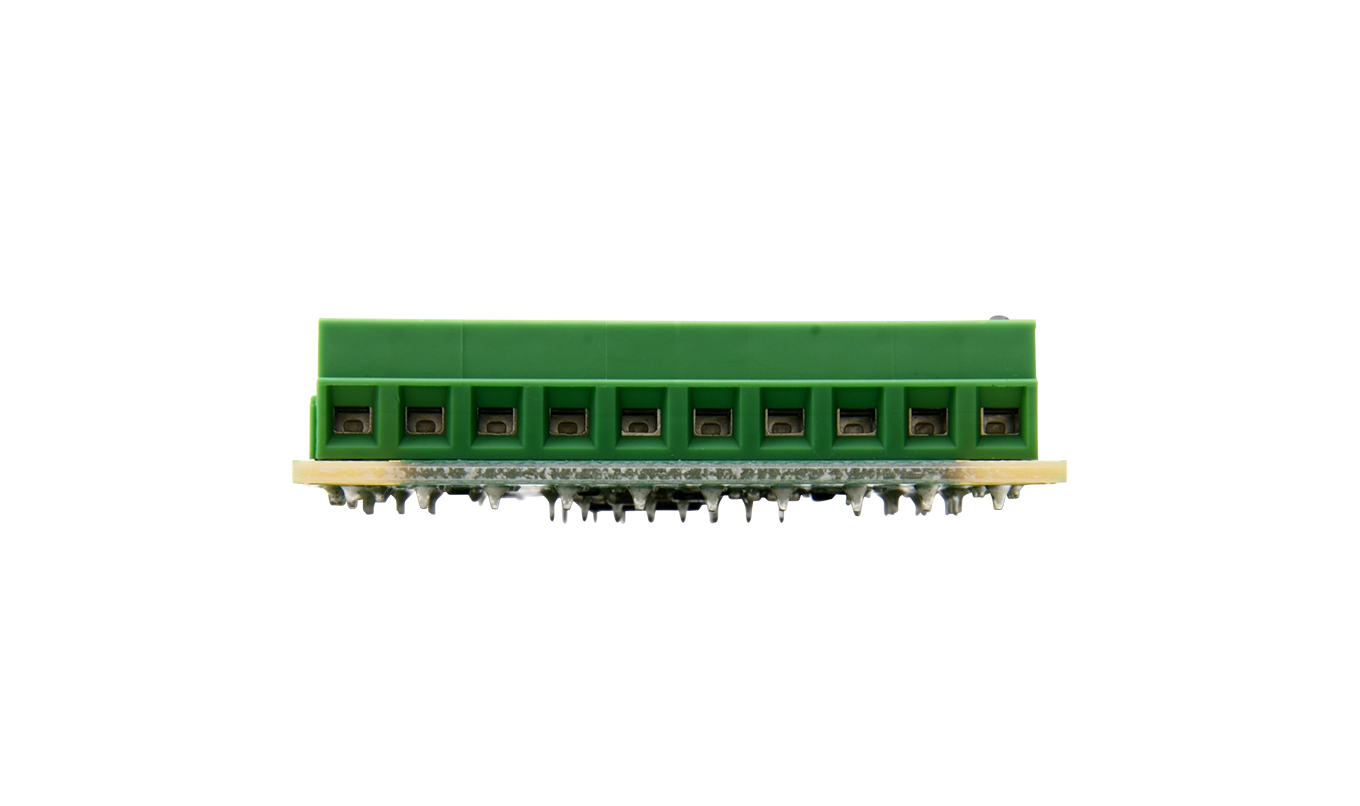

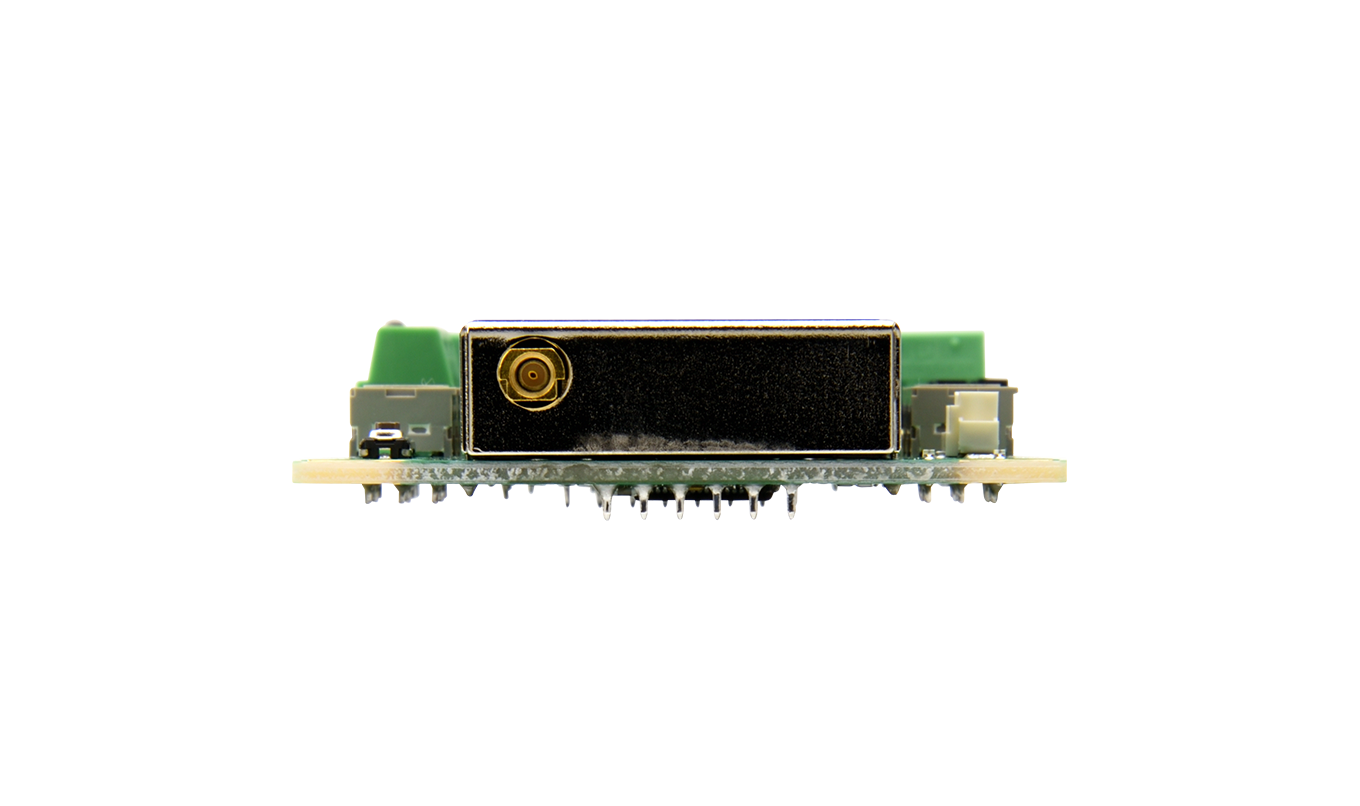

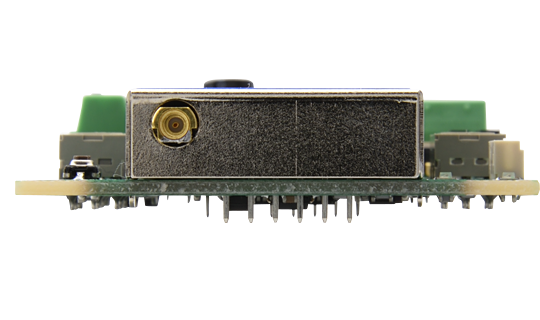

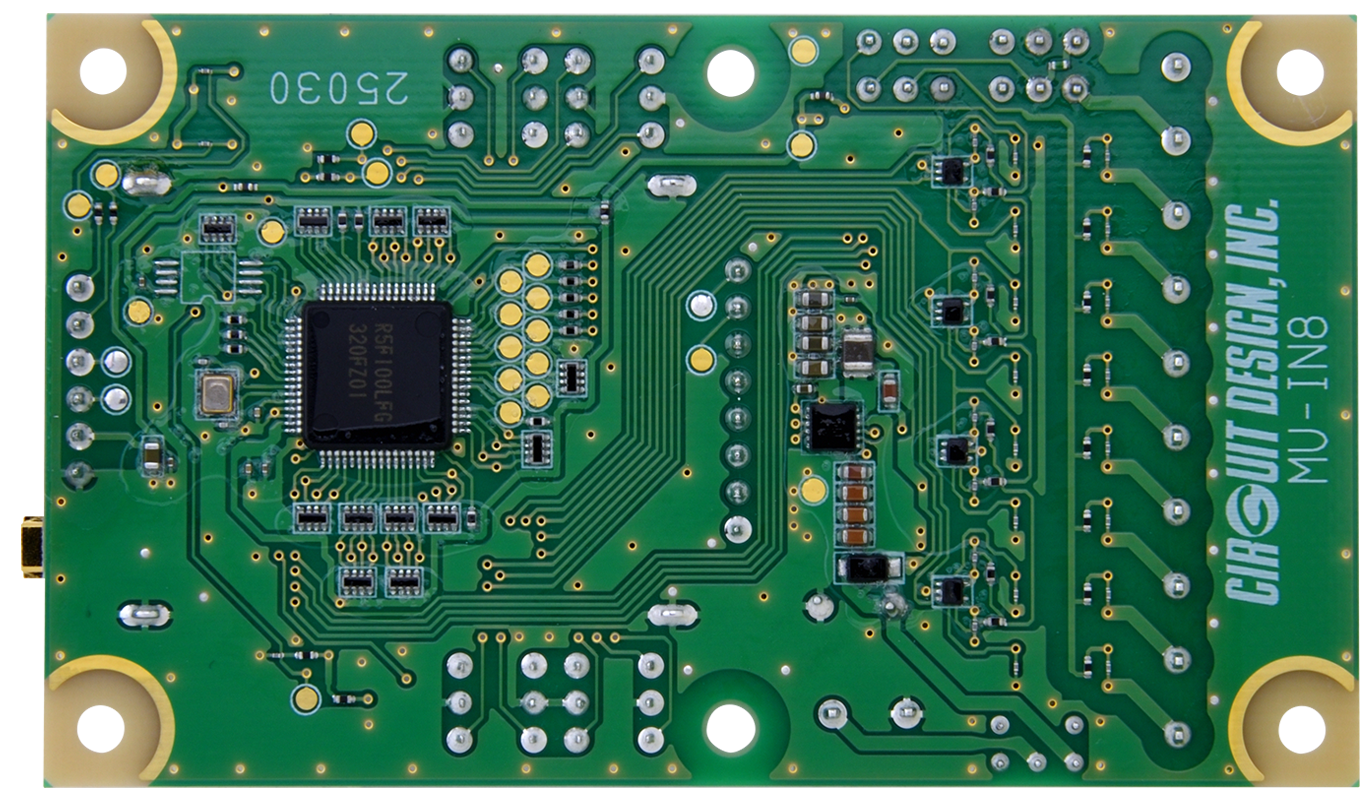

外観・寸法
ブロック図
評価プログラム
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| 8接点ボード評価プログラム | Ver. 1.23 2012年5月 |  |
| 8接点ボード評価プログラムマニュアル | Ver1.2 2012年6月 | |
※MU-3はMU-1の互換製品となりますのでMU-1評価プログラムをお使い下さい。機種名もMU-1を選択して下さい。
本ボードで使用できるアンテナ、ケーブルは下表のとおりです。
当社が指定するアンテナ以外は、電波法違反となります。
指定アンテナ
| 品名 | 仕様 | 無線機への直付け可否 ○=可能 ×=不可(別途ケーブル要) |
|---|---|---|
| ソフトアンテナ ANT-1200-XS  | 利得: 2.14dBi以下 指向性: 水平面無指向性 コネクタ: MMCX | ○ |
| 防水アンテナ ANT-1200  | 利得: 2.14dBi以下 指向性: 水平面無指向性 VSWR：≦2.0 防水型 コネクタ: SMA-J | × |
※ 指向性はアンテナを垂直に立てた場合の特性です。
同軸ケーブル
| 品名 | 仕様 | 接続可能アンテナ、ケーブル |
|---|---|---|
| コネクタ1: MMCX コネクタ2: SMA-P 長さ: 500mm 種類: 1.5D相当 | ANT-1200 | |
| コネクタ1: MMCX コネクタ2: RPSMA-J 長さ: 500mm 種類: 1.5D相当 | ||
| コネクタ1: RPSMA-P コネクタ2: SMA-P 長さ: 10,000mm 種類: 5D-FB | ※CBL-MMCX-SMARE-50による変換が必要 |
アンテナ設置方法
本モデムは延長ケーブルを使用して、アンテナを電波状況の良い場所に設置することができます。
ただし、当社が指定するアンテナ以外を使用すると電波法違反になります。
※受信専用機に関してはこの限りではありません。
アンテナ設置方法のページをご覧ください。
