CDT-TX-02Mは、6つの接点信号を送信できる特定小電力テレコマンド送信モジュールです。技適マーク付きなので、無線局の免許無しで使用することができます。MSK変調方式を採用し、受信モジュール：CDT-RX-03M あるいはテレコン受信機：WR-01と組み合わせて、500～800mの遠距離通信が可能です。
無入力時の消費電流は、1μA以下のためバッテリーユースにも最適です。
CDT-TX-02Mは最終生産が終了しているため在庫限りの販売となります。後継製品はCDT-TX-03Mになり部品終息対応の上位互換製品になります。
CDT-TX-02Mは最終生産が終了しているため在庫限りの販売となります。後継製品はCDT-TX-03Mになり部品終息対応の上位互換製品になります。
製品のご購入
オプション品
426MHz帯 特定小電力テレコマンド送信モジュール CDT-TX02-Mは、以下の受信機と組み合わせてご利用いただけます。
送信機には1接点、2接点のリモコンタイプもあります。
WR-01 426MHz帯 特定小電力無線 リモコン受信機(2接点出力)
￥21,500（税抜）
数量別価格（税抜）1-49:21,500円
CDT-RX-03M 426MHz帯 特定小電力無線 テレコマンド受信モジュール
￥19,000（税抜）
数量別価格（税抜）1-5:19,000円、6-19:17,700円、20-49:16,300円
WT-01 1接点 特定小電力無線リモコン
￥11,000（税抜）
数量別価格（税抜）1-49:11,000円
WT-02 2接点 特定小電力無線リモコン
￥11,000（税抜）
数量別価格（税抜）1-49:11,000円
CDT-TX-03M 特定小電力テレコマンド 送信 無線モジュール（6接点入力）
￥11,700（税抜）
数量別価格（税抜）1-5:11,700円、6-19:11,000円、20-49:10,200円
CDT-TX-03MはCDT-TX-02Mの後継機になります
特長
- 工事設計認証取得済み
- 6接点までの入力に対応
- バッテリーユースにも最適（無入力時：1μA）
- 低電圧・低消費電流動作
- 4つの周波数CHを切替可能
- 受信機CDT-RX-03M、WR-01と通信可能
- コンパクトボディ
アプリケーション
- 電動シャッター、電動ブラインド、ガレージドア等のリモコン
- 回転灯、警報装置
- リモコンスイッチ
- 呼出装置
- 工事用・工場用などの信号機
特定小電力テレコマンド受信モジュール：CDT-TX-02M
| 項目 | 仕様 | 備考 |
|---|---|---|
| 適合規格 | ARIB STD-T67 テレコントロール | 工事設計認証取得済み |
| 使用周波数 | 426.0250 / 426.0625/ 426.1125 / 426.1375MHz | DIP-SWにより選択 |
| 通信方式 | 単向通信 | |
| 変調方式 | サブキャリアMSK方式の周波数変調 | |
| ビットレート | 1,200bps | |
| 送信時間 | 送信5秒以内（再送信可能）：休止2秒 | 送信時間制限あり |
| 送信出力 | 1mW以下 | |
| 動作電圧 | DC +2.2～12V | 最大定格：DC 14.5V |
| 消費電流 | 送信時：15mA 待機時：1μA | |
| 入力ポート | SW1～SW6 （6入力） | 負論理（アクティブLow） |
| 接続端子 | VCC、GND（2P端子） SW1～SW6（6P端子） | |
| アンテナ | ソフトアンテナ アンテナ長：約175mm（1/4波長） | 取り外し不可 |
| 動作温度範囲 | -20 ～ ＋60℃ | 結露無きこと（非防水・非防塵仕様） |
| 外形寸法 | 36 × 26 × 8 mm | 突起部、コネクタ、アンテナ等を含まず |
| 重量 | 約15g |
参考：通信距離 500m~800m 条件：見通し、設置高1.5m、25℃、CDT-RX-02Mとの通信
送信機ID登録資料
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| CDT-TX-02Mマニュアル | Ver1.2 2015年6月 |  |
| CDT-RX-03Mマニュアル | Ver1.1 2022年4月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| CDT-TX-02M 製品カタログ | |

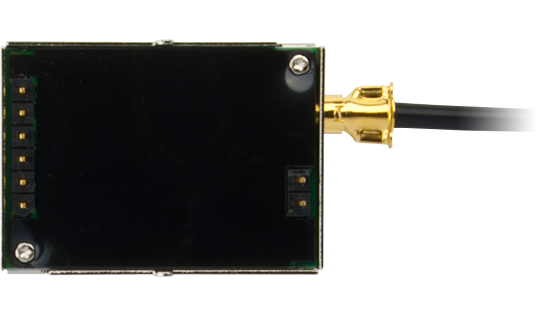

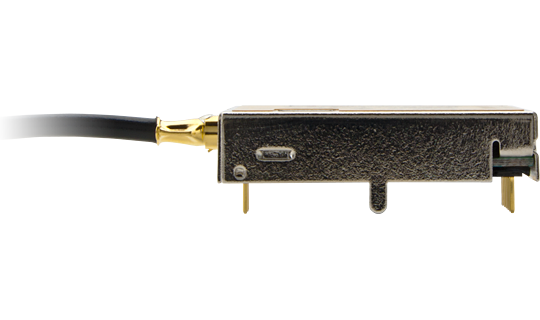

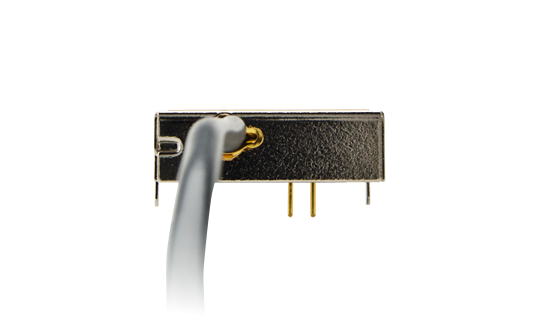

外観・寸法
