CDT03M-RXBは、CDT-RX-03Mの基本動作及び通信距離試験用の評価ボードです。
送信評価ボードには6点のスイッチ、受信評価ボードには6点のLEDと設定回路を装備しています。
本製品には無線モジュールが含まれています。
製品のご購入
特長
- CDT-03M専用評価ボード
- 通信距離テストに最適
- 受信評価ボードは出力モード等の設定が可能
- 電池動作
CDT03M-RXB（受信評価ボード）
| 項目 | 仕様 | 備考 |
|---|---|---|
| 出力 | LED6点 | |
| LED表示 | SW1～6、M1、M2 | |
| スイッチ | 電源、初期設定DIPスイッチ（M1、M2、SET） | |
| 電源 | アルカリ電池 単4×3本 | |
| サイズ | 57ｍｍ×87ｍｍ×15ｍｍ | CDT-03Mアンテナ含まず |
製品マニュアル
CDT-01評価キットマニュアルですが機能は同じです
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| CDT-03M 評価ボードマニュアル | Ver1.0 2007年12月 |  |

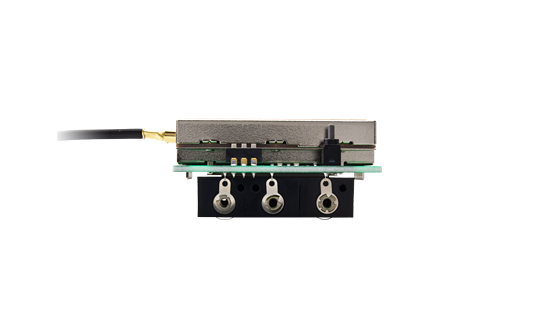

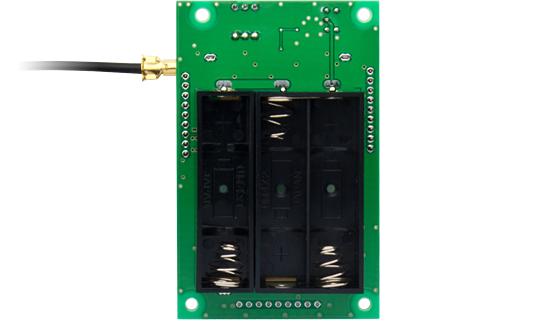

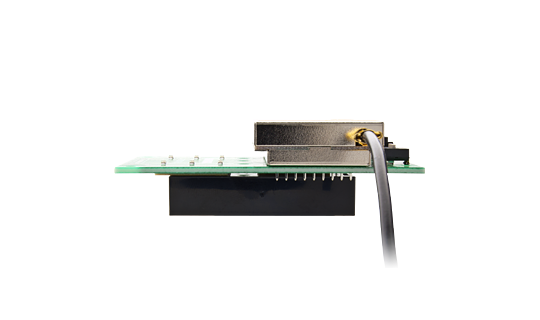

外観・寸法
