どこでもでむmini

どこでも・つながる・プログラム可能な無線ユニット
サンプル出荷中

コンセプトモデル

[どこでもでむ] が生まれた経緯は、こちらのブログへ

今までのサーキットデザイン製品よりも、お客様がすぐ使える製品をご提供します。どこでも、機器やセンサーをつなぐだけで、無線データ伝送できるプログラム可能な無線ユニット, IoTゲートウェイです。

  1. 誰にでも扱える
  2. 簡単に機器へ装着できる
  3. どこにでも設置できる
  4. 遠くへデータを送れる

システム構成例

ソフトウェア開発で自由自在に制御可能

どこでもでむは、用途に合わせてソフトウェア開発が必要ですが、細部まで御社の仕様に合わせこむことができます。開発環境は、ArduinoIDE、Visual Studio Code(PlatformIO)、ICEも利用できます。サンプルプログラムを提供していますので、下記よりご確認ください。

どこでもでむmini　サンプルプログラムを見る

どこでもでむに搭載している機能

クラウドへアップロード: LTE-M
シリアル通信を持ったセンサーの追加: I2C, UART
時間管理が必要なアプリケーション: RTC

製品のご購入

どこでもでむmini

どこでもでむmini　入荷待ち

どこでも・つながる・プログラム可能な無線ユニット
サンプル出荷中
¥38,000（税別） 数量別単価（税別）0-49:38,000円、300-:応談
現在、オンラインでのご注文はお受けしておりません
価格
どこでもでむminiどこでもでむmini
¥38,000
セット購入
どこでもでむminiどこでもでむmini
ANT-400-SW
¥39,700
現在、オンラインでのご注文はお受けしておりません

特長

  • センサーの接続を主体とし、バッテリーでも駆動可能な小型・省電力モデルです 。
  • 無線系は、2種類をご用意
    • 429MHz 特定小電力無線 LoRaR/FSK
    • LTE-M

どこでもでむmini　仕様

項目仕様備考
電源電圧4.5 ~ 18 V 最大定格：18.5V
消費電流最大200 mA使用機能による
使用温度範囲-20〜60 ℃
防水・防塵構造なし
外形寸法55 x 45 x 15 mm突起部、取付部を除く
重量26 g本体のみ

どこでもでむmini 機能および特性

項目仕様備考
入力ポート5〜30Vフォトカプラ,カソード側はGNDに接続
接点ポート〜30V, 100 mA以下フォトMOSリレー, ドレインの片方はGNDに接続
AD入力ポート0 ~ 3.0V 内部JPにて4-20mA対応可
外部電源出力3.3 VIo=100mA以下
外部I2C通信ポート

3.3 V

外部UART通信ポート3.3 V
無線部技術基準適合認定取得済み
429MHz帯特定小電力無線モジュール, またはLTE-Mモジュール		特定小電力無線は, LoRa®/FSK切替可能
内蔵センサー温度, 気圧, 湿度

10ピンコネクタ 端子一覧

端子番号：左から1番
外部UARTとI2Cで周辺回路を拡張可能。 それぞれGPIOに変更できます。

端子番号端子名詳細
1GND電源入力GND
2Vcc電源入力
3IN入力ポート
4OUT出力ポート
5Aiアナログ入力
6Vo外部電源出力
7UART(TXo)
8UART(RXi)
9I2C(SDA)
10I2C(SCL)

製品マニュアル

名称バージョンダウンロードファイル
準備中準備中

製品カタログ

名称ダウンロードファイル
準備中

どこでもでむmini　サンプルプログラム

どこでもでむminiは、用途に合わせてソフトウェア開発が必要ですが、細部まで御社の仕様に合わせこむことができます。開発環境は、ArduinoIDE、Visual Studio Code(PlatformIO)、ICEも利用できます。サンプルプログラムを提供していますので、下記よりご確認ください。

どこでもでむmini　サンプルプログラムを見る

外観・寸法

ブロック図

指定専用アンテナリスト

どこでもでむminiは、指定専用アンテナを使用することができます。ただし、弊社が販売する指定専用アンテナ以外の使用は電波法違反になります。

品名・外観仕様

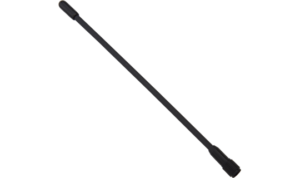

ホイップアンテナ
ANT-400-SW
利得: 2.14dBi以下
指向性: 水平方向無指向
VSWR: 2.0以下
防塵防水: 非対応
使用温度: -20～65℃
コネクタ: SMA-P
ダイポールアンテナ
ANT-400-DX-5
利得：2.14dBi以下
指向性：水平方向無指向
VSWR：≦2.0
使用温度：-20～+65℃ 直付け不可、ケーブル要 SMA-P
ダイポールアンテナ
ANT-400-DX-10
利得：2.14dBi以下
指向性：水平方向無指向
VSWR：≦2.0
使用温度：-20～+65℃ 直付け不可、ケーブル要 SMA-P
防水アンテナ
ANT-400

利得：2.14dBi以下
指向性：水平方向無指向※１
VSWR：≦2.0
使用温度：-20～+65℃
直付け不可、ケーブル要
SMA-J

同軸ケーブル

品名仕様接続可能アンテナ
CBL-SMA-SMARE2-50
CBL-TMP-SMARE-50		コネクタ1： SMA-P
コネクタ2： RPSMA-J
長さ： 500mm
径： 1.5D

ANT-400-SWW

CBL-SMA-SMA-5D-1000
コネクタ1： RPSMA-P
コネクタ2： SMA-P
長さ： 10,000mm
径： 5D-FB		ANT-400
※CBL-SMA-SMARE2-50による変換が必要

アンテナ取り付け金具

品名仕様接続可能アンテナ
オールステンレス製アンテナ取付金具
AC-B1
アンテナ取付穴 ： 2箇所（ANT-400専用取付穴、丸穴φ6.5）
適合パイプ径： φ16.5～45（付属Uボルト使用）
寸法 250×65×100mm（取付金具含まず）		ANT-400
