第33回 中小企業優秀新技術・新製品賞 奨励賞受賞

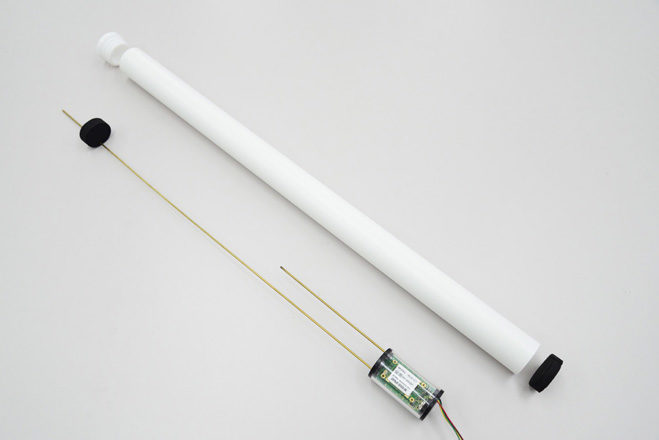

超長距離通信を可能にする429MHz帯の狭帯域LoRa®無線モデムを搭載したSLR-BAR は、今後の商品化、システム化を見据えたコンセプトモデルとしてのご提供となります。 主に以下の評価用途向けです。
- 通信距離の確認
- データ送受信時間の確認
- 機器周辺のノイズ測定
- 屋外での耐久性能など
※SLR-BARはSemtech社のLoRa® wireless RF ICを使用しております。LoRa®はSemtech Corporationの登録商標です。
製品のご購入
SLR-BAR設置事例
SLR-BAR設置の様子

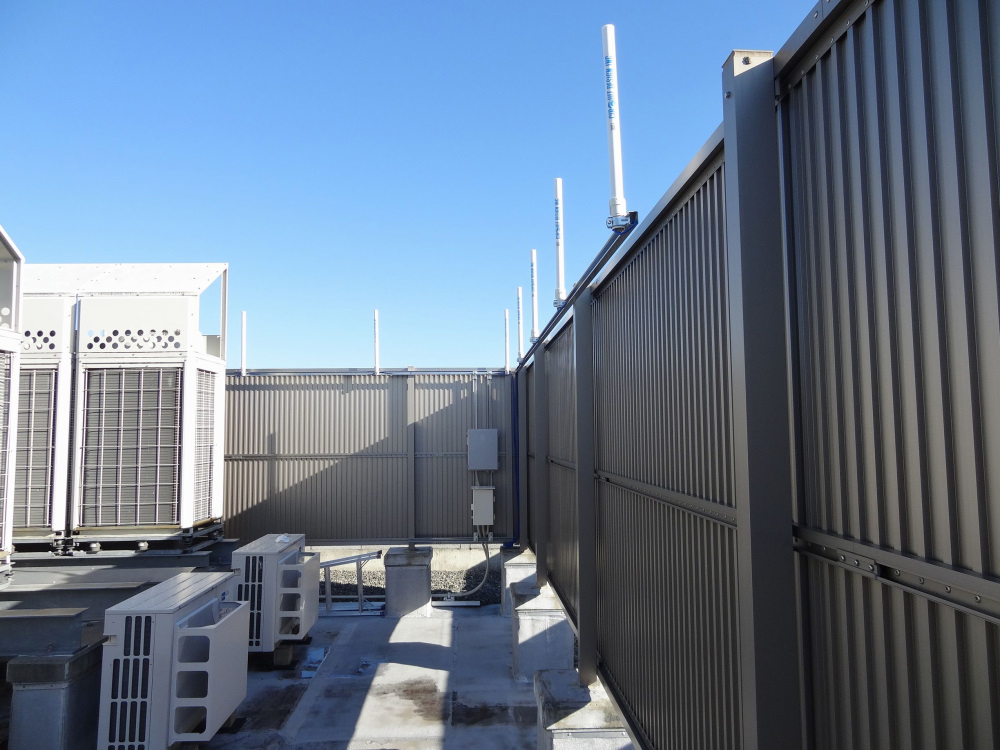

塩尻市インキュベーションプラザ屋上SLR-BAR設置
https://sip.shiojiri.com/

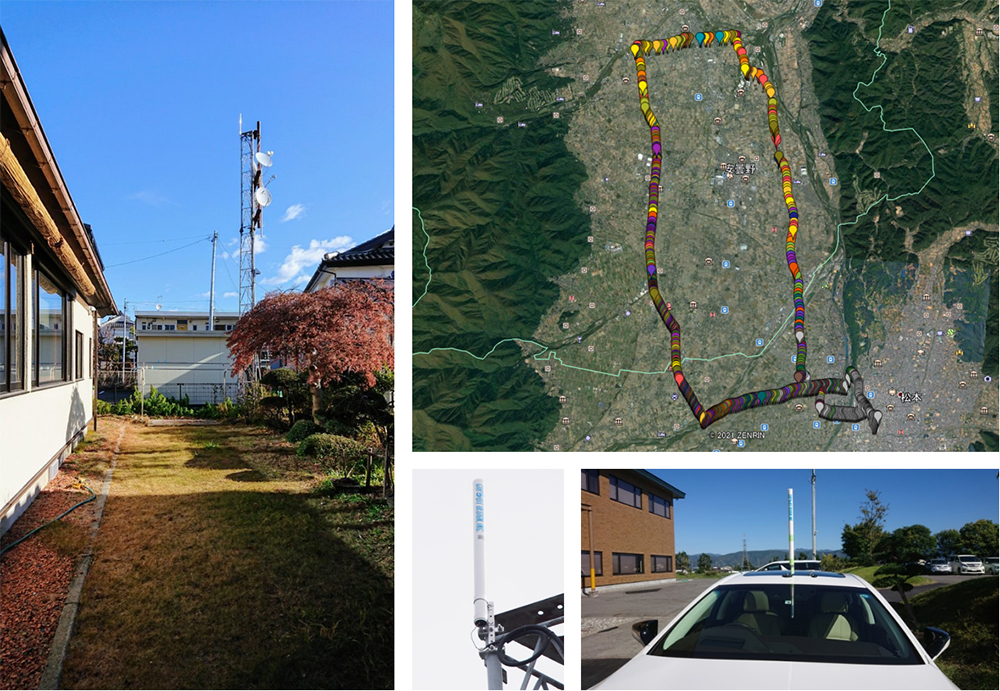

当社社長宅〜会社間の通信試験、距離直線16km、5分間隔で1年半通信試験を行いました。自宅アンテナ設置高さ10ｍ、移動局自家用車サンルーフ高さ2m。
SLR-BAR UARTケーブル

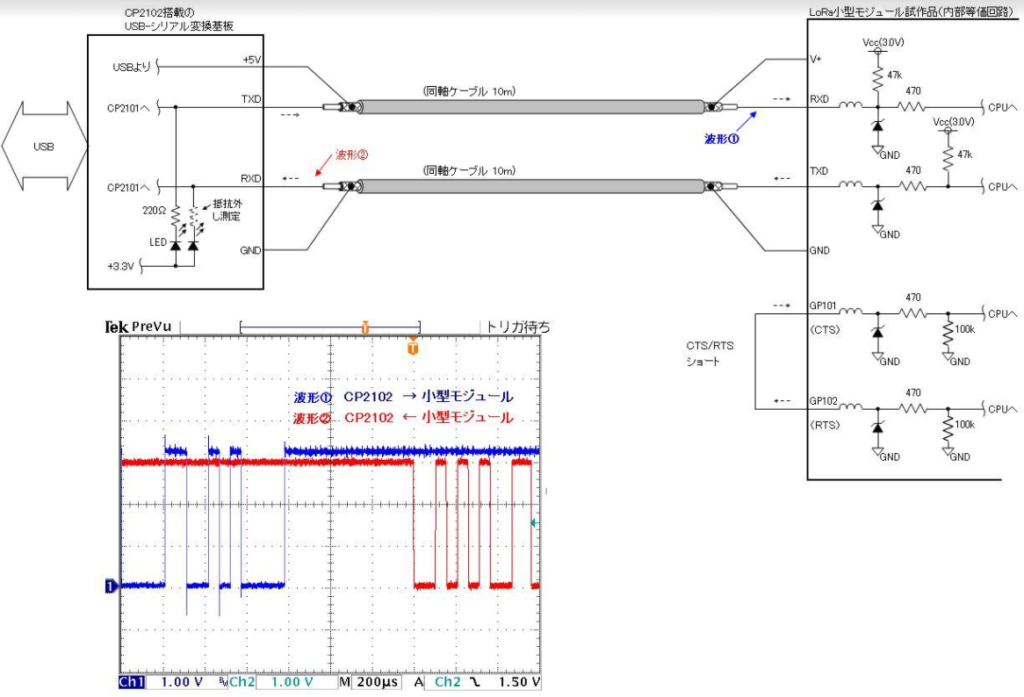

SLR-BARの信号線（UART）にステレオケーブルを使用して10ｍ延長した時の接続図と信号波形。
ステレオケーブル自体は耐候性が無いため、テレチューブ（未来工業ミラフレキ 10mm）を使用。ステレオケーブルとUARTコネクターから出ている４本のリード線は防水圧着端子で接続し、その上から自己融着テープを使用。
ソーラーパネル取付時の金具取付け事例
SLR-BAR 特許取得済み
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| SLR-BARマニュアル | Ver. 0.2s 2018年8月 |  |
| MLR-429マニュアル | Ver. 3.0 2023年2月 | |
| MLR-429シリアル通信マニュアル | Ver. 3.0 2023年2月 | |
| SLR-BARソーラーパネル組立図 | Ver. 1.0 2021年2月 | |
製品カタログ
| 名称 | ダウンロードファイル |
|---|---|
| SLR-BAR 製品カタログ | |
評価プログラム
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| SLR-429D/SLR-429M 評価用アプリケーション 基本動作 Windows PC用 マニュアル | Ver. 0.94 2017年8月 | |
| 基本動作 評価用アプリケーション | Ver. 1.2 2018年9月 |  |
| SLR-429D/SLR-429M 評価用アプリケーション ループバック Windows PC用 マニュアルMLR-429シリアル通信マニュアル | Ver. 1.0 2017年7月 | |
| ループバック評価用アプリケーション | | |
| SLR-429M 評価用アプリケーション RSSIモニター Windows PC用 マニュアル | | |
| RSSIモニター評価用アプリケーション | |
SLR-BAR のブログ
- 2022/03/29PLCからSLR-BARにデータ送信する方法について
