コンセプトモデル
現場での電波測定をもっと手軽に!!

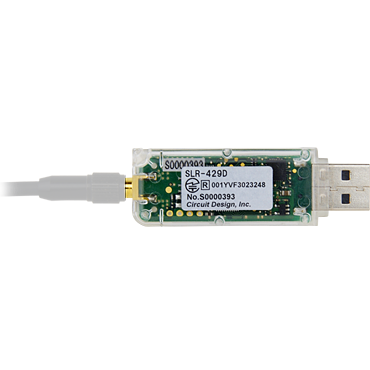

RSSI Viewerは、株式会社サーキットデザイン製RSSI Viewer USBドングルとAndroid端末を使用した、簡易的なスペクトラムアナライザーです。
RSSI Viewerを利用して、無線機の電波送信状況やノイズフロアレベルを簡単に測定することができ、無線機を組み込む開発段階、現場レベルでのトラブルシューティングや現場環境の把握などに役立ちます。
ロギング機能を用いて、長時間のノイズフロアレベル測定を行えるため、現場設置前の環境測定に最適です。
製品のご購入
オプション品
電波計測ツール RSSI Viewer には、専用スマートフォンとのセット販売のお取り扱いもございます。
電波計測ツール RSSI Viewer スマホセット
￥84,840（税抜）
数量別価格（税抜）1-299:84,840円、300-:応談
特長
- 特定小電力無線機器周波数帯に特化（現在は429MHz帯のみ対応）
- 測定機のように細かな設定は不要
- 測定データのロギング（CSVファイルにて端末内に保存）
- Android端末のGPS機能によって測定位置の確認が可能
- スウィープインターバルの設定により、長時間の測定でもデータ量をコントロール
- ワンタッチでスクリーンショットを保存可能
セット内容
- RSSI Viewer USBドングル
- 429MHz帯専用アンテ ANT-400-SW
ご利用条件など
- Android OS搭載スマートフォン、もしくはタブレットで利用可能（Android 5.0 以上推奨）
- Android端末によっては動作しない場合があります。各機種毎の動作保証は致しかねますので、予めご了承ください。
- USBドングルおよびアンテナのみをご購入いただいた場合、ご使用されるAndroid端末に対応したUSBホストケーブルは、別途お買い求めください。（ドングル側＝USB Type-A メスです。スマホ側はお使いのスマートフォントのUSBコネクタの形状に合致したものをご利用ください）
- 本製品は計測器ではありません。弊社製の無線モジュールをご使用いただく際の無線環境測定用としてご利用ください。また、測定値には±3dBの誤差があります。あらかじめ、ご了承ください。
製品マニュアル
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| 電波計測ツール RSSI Viewer マニュアル | Ver. 1.0 2020年12月 |  |
RSSI Viewer アプリケーションダウンロード
| 名称 | バージョン | ダウンロードファイル |
|---|---|---|
| RSSI Viewer | Ver. 1.0.0 2020年12月 |  |
本アプリケーションのご利用には、必ず、当社製RSSI Viewer USBドングルが必要です。操作および使用方法については、RSSI Viewer USBドングルに付属のマニュアルをご参照ください。

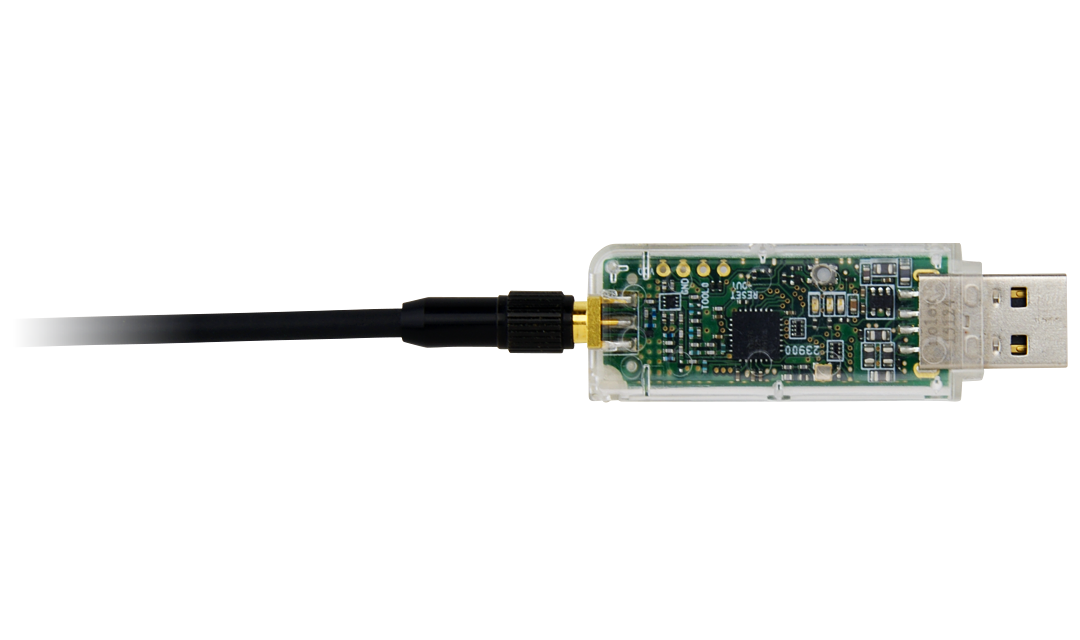

外観
